乾式遠心バレル研磨機

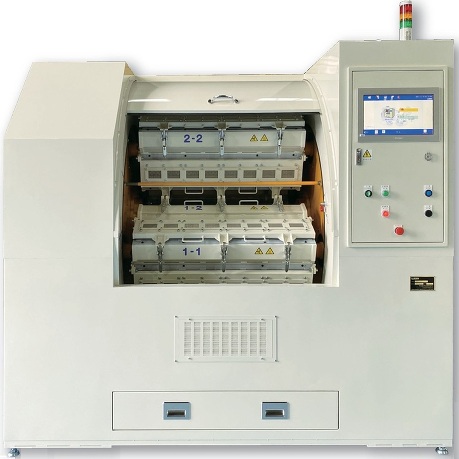

乾式遠心バレル研磨機【DC400型】
特徴
＊高速可変遠心力により、短時間で超平滑研磨、超鏡面研磨加工を実現します。
＊小物、難削材の加工が可能です。
＊ナノレベルでの超平滑研磨、超鏡面研磨加工を実現します。
＊処理能力向上により、タクトタイムを短縮します。
＊静音型で快適な環境を実現します。
＊小物、難削材の加工が可能です。
＊ナノレベルでの超平滑研磨、超鏡面研磨加工を実現します。
＊処理能力向上により、タクトタイムを短縮します。
＊静音型で快適な環境を実現します。
安全対策 Safety options
■前扉インターロック
■ポット蓋はロック付きクランプ
■ロック締め忘れ蓋開放検出異常装置付
オプション
■エリアセンサー
■ポット呼出・定位置停止機能
■集塵機
主要諸元
| 全幅（W） | 1,550(mm) |
| 全高（H） | 1,500(mm) |
| 奥行（D） | 1,350(mm) |
| 乾燥重量（Weight） | 1,500kg |
| 電動機（Motor） | 3.7kw |

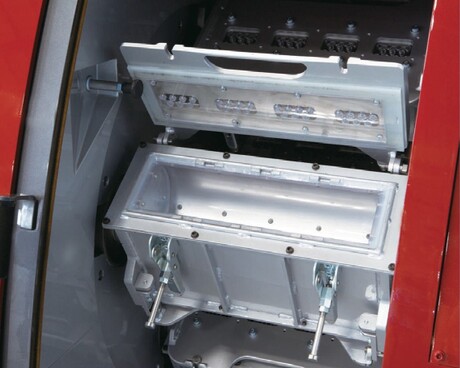

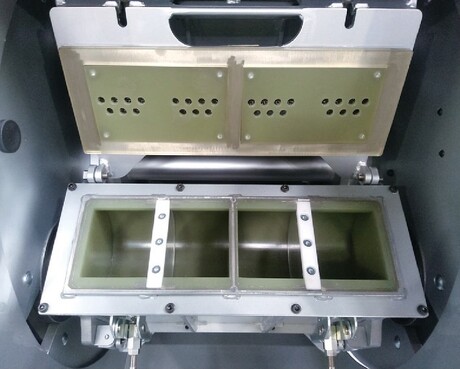

ポット仕様 Pot lineup

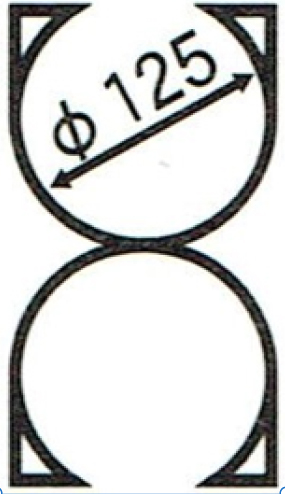

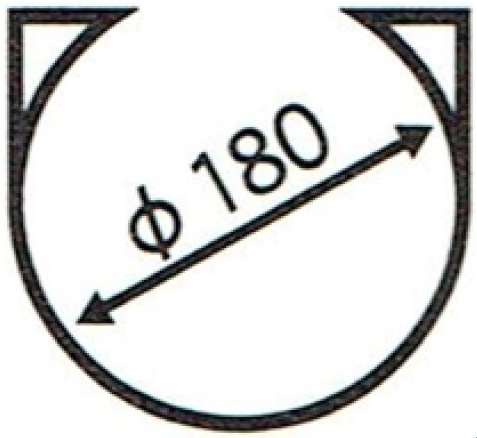

| ポット内径（ｍｍ） | ポット内幅（ｍｍ） | 容量（Ｌ）／室 | 分割室数 | 1機合計室数 |
|---|---|---|---|---|
 |
379 | 9.5 | 1 | 4 |
| 182 | 4.5 | 2 | 8 | |
| 116 | 3.0 | 3 | 12 | |
| 83 | 2.1 | 4 | 16 | |
 |
379 | 4.5 | 1 | 8 |
| 182 | 2.2 | 2 | 16 | |
| 116 | 1.4 | 3 | 24 | |
| 83 | 1.0 | 4 | 32 |
ライニングはポリウレタン、ポリカーボネイトが選択できます。

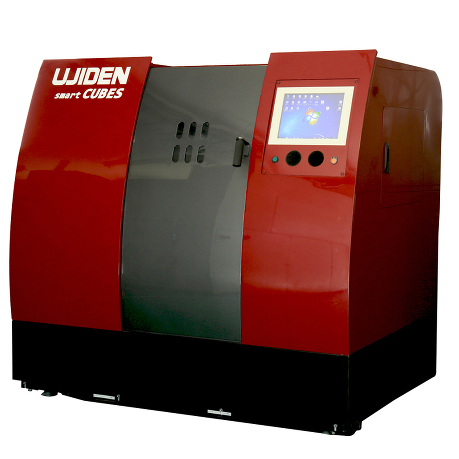

乾式遠心バレル研磨機【DC1000型】
特徴
＊溶剤系のコンパウンドの使用も可能なポリカーボネートやウレタンライニングを採用しています。
＊ポット（ライニング）は二重構造で取り替えが簡単です。また予備ポットと短時間で交換できます。
＊被研磨物の形状、サイズに合った予備ポットを持つことにより、多様な部品の研磨が可能です。
＊水を全く使用しないため、廃水処理が不要です。
＊研磨時間を大幅に短縮できます。
＊多槽式の採用により、一度に多量の仕上げが可能です。
＊打痕が皆無で仕上がりが均一です。
＊ポット（ライニング）は二重構造で取り替えが簡単です。また予備ポットと短時間で交換できます。
＊被研磨物の形状、サイズに合った予備ポットを持つことにより、多様な部品の研磨が可能です。
＊水を全く使用しないため、廃水処理が不要です。
＊研磨時間を大幅に短縮できます。
＊多槽式の採用により、一度に多量の仕上げが可能です。
＊打痕が皆無で仕上がりが均一です。
安全対策 Safety options
■前扉インターロック
■ポット蓋はロック付きクランプ
■ロック締め忘れ蓋開放異常検出装置付

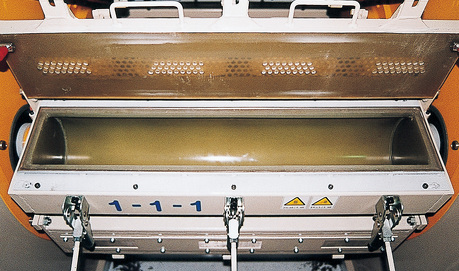

●1列１室
オプション
■エリアセンサー
■タッチパネル
■ポット呼出・定位置停止機能
■エアブロー装置
■集塵機

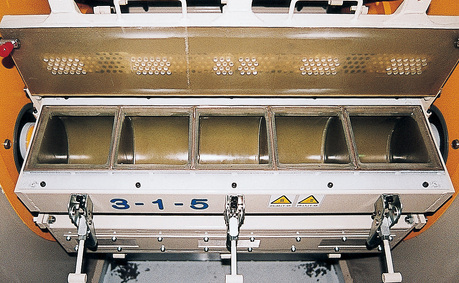

1列5室
主要諸元
| 全幅（W） | 2,300(mm) |
| 全高（H） | 2,100(mm) |
| 奥行（D） | 2,050(mm) |
| 乾燥重量（Weight） | 3,000kg |
| 電動機（Motor） | 11kw |
ポット仕様
| ポット名称 | ポット内径（ｍ/ｍ） | ポット内幅 | 容量（Ｌ/室） | 分割室数 | 1機合計室数 |
|---|---|---|---|---|---|
| 16TU | |
937（㎜） | 23.8 | 1 | 16 |
| 32TU | 480（㎜） | 12.2 | 2 | 32 | |
| 48TU | 300（㎜） | 7.6 | 3 | 48 | |
| 64TU | 222（㎜） | 5.6 | 4 | 64 | |
| 80TU | 174（㎜） | 4.4 | 5 | 80 | |
| 96TU | 142（㎜） | 3.6 | 6 | 96 | |
| 112TU | 120（㎜） | 3.0 | 7 | 112 | |
| 128TU | 103（㎜） | 2.6 | 8 | 128 | |
| 160TU | 79（㎜） | 2.0 | 10 | 160 |
