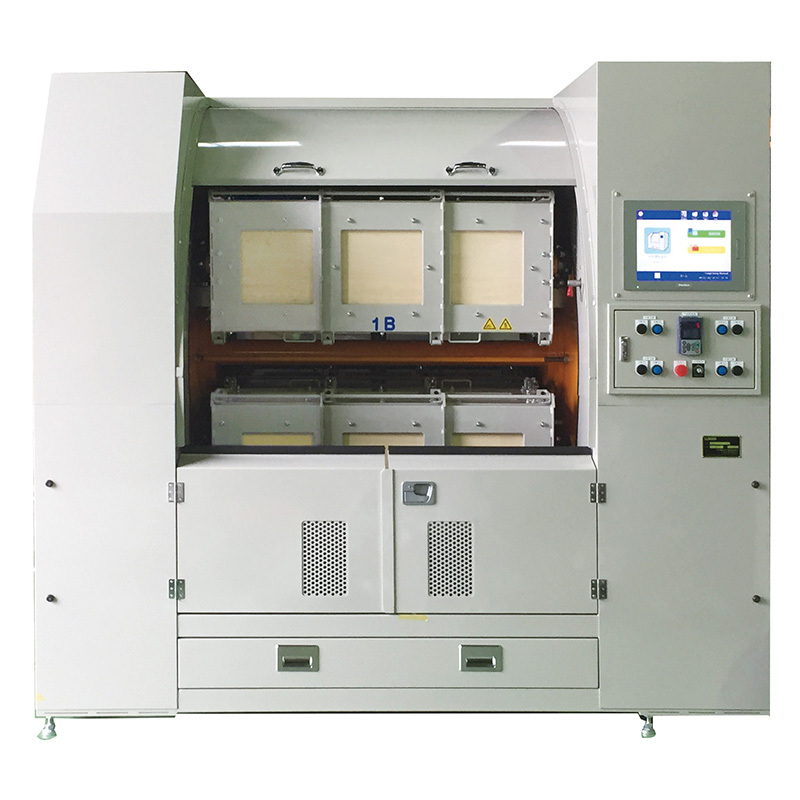

乾式遠心バレル研磨機 【DCB1200型】
操作が簡単で、大物から小物部品の鏡面加工を実現します。
特徴
＊部品は治具装着で打痕は皆無です。
＊一度に多量の仕上げが可能です。
＊羽布加工でも困難な複雑形状部品も鏡面加工が可能です。
＊部品に合わせた治具を設計、製作します。
＊一度に多量の仕上げが可能です。
＊羽布加工でも困難な複雑形状部品も鏡面加工が可能です。
＊部品に合わせた治具を設計、製作します。
安全対策
■前扉インターロック
■ワーク落下検出装置
■ボックス蓋ロック付きクランプ
■ロック閉め忘れ蓋開放異常検出装置付
オプション
■エリアセンサー
■タッチパネル
■ボックス呼出・定位置停止機能
■エアブロー装置
■集塵機
主要諸元
| DCB1200-320/400型 | DCB1200-600型 | |
| 全幅W(mm) | 2,400 | 2,500 |
| 奥行D(mm) | 2,100 | 3,000 |
| 全高H(mm) | 2,800 | 7,000 |
| 重量(kg) | 2,200 | 3,070 |
| モーター(kw) | 11 | 22 |
ボックス仕様
| 型式 | ボックスサイズWxDxH(mm) | 治具有効径Φ(mm) |
| DCB1200-320 | 1,180x320x320 | 280 |
| DCB1200-400 | 1,180x400x400 | 380 |
| DCB1200-600 | 1,180x600x600 | 570 |

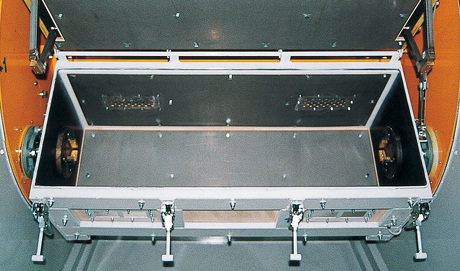

ボックス内

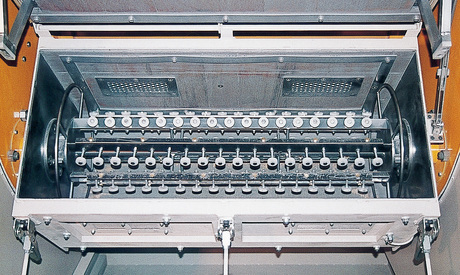

治具装着例
