中研削用(BW)
※サイズにより受注生産のものがありますので納期についてはお問い合わせ下さい。
形状・サイズ一覧

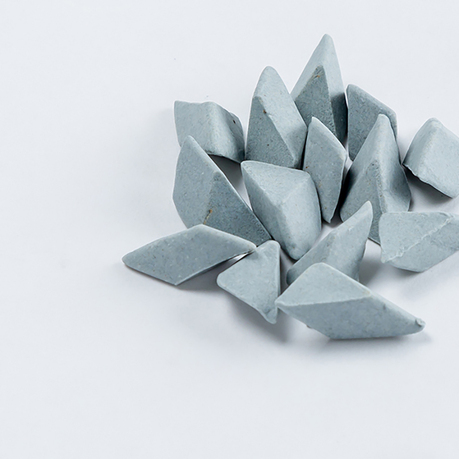

TABW
呼称 | サイズ(mm)/公差(mm) |
(a×ℓ) | |
2×2 | 2×2/±0.5 |
3×3 | 3×3/±0.5 |
4×4 | 4×4/±1 |
5×5 | 5×5/±1 |
6 | 6×6/±1 |
10 | 10×7/±1 |
15 | 15×10/±1.5 |
20 | 20×13/±1.5 |
30 | 30×16/±1.5 |

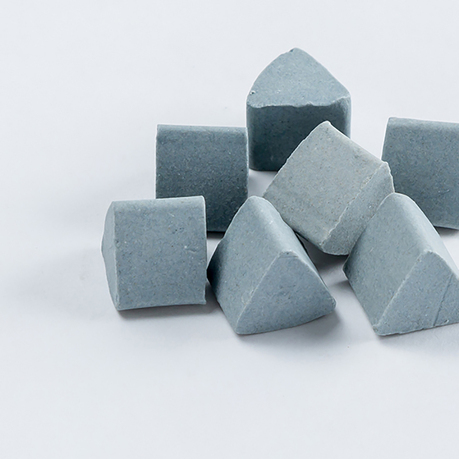

TBW
呼称 | サイズ(mm)/公差(mm) |
(a×ℓ) | |
2 | 2×2/±0.5 |
3 | 3×3/±0.5 |
4 | 4×4/±1 |
5 | 5×5/±1 |
6 | 6×6/±1 |
10 | 10×8/±1 |
15 | 15×12/±1.5 |
20 | 20×16/±1.5 |
30 | 30×20/±1.5 |

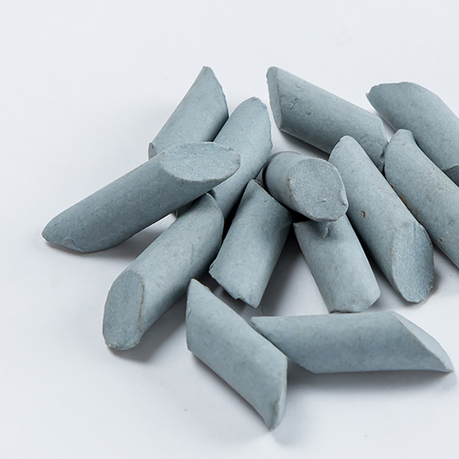

CABW
呼称 | サイズ(mm)/公差(mm) |
(a×ℓ) | |
5×10 | 5×10/±1 |
6×12 | 6×12/±1 |
8×16 | 8×16/±1 |
10×20 | 10×20/±1.5 |
15×30 | 15×30/±1.5 |
20×40 | 20×40/±1.5 |

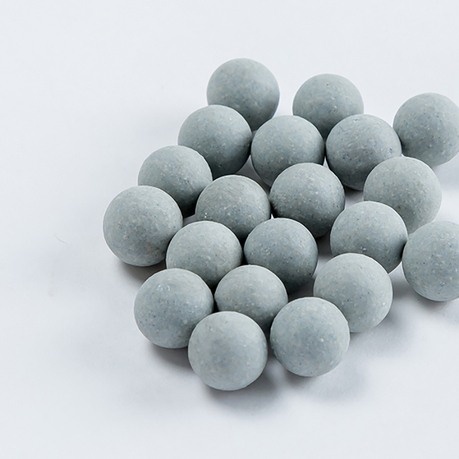

SBW
呼称 | サイズ(mm)/公差(mm) |
(d) | |
1 | 1/1~1.5 |
2 | 2/2±0.5 |
3 | 3/3±0.5 |
4 | 4/4±0.5 |
5 | 5/5±0.5 |
6 | 6/6±0.5 |
8 | 8/8±0.5 |
10 | 10/10±1 |
12 | 12/12±1 |
15 | 15/15±1.5 |
18 | 18/18±1.5 |
20 | 20/20±1.5 |
