微少研削・光沢用(A、UP)

UJIDEN PRODUCTS

※サイズにより受注生産のものがありますので、納期についてはお問合せください。

形状・サイズ一覧

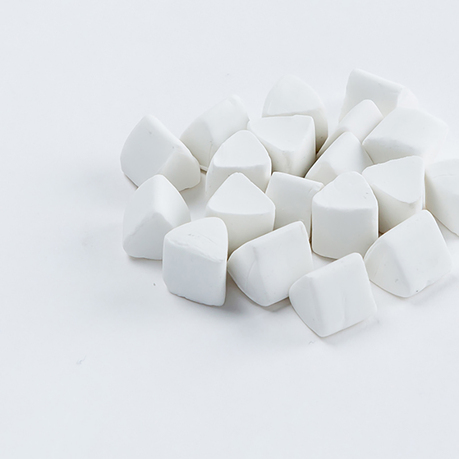

TAA

呼称 サイズ(mm)/公差(mm)
  (a×ℓ)
2×2 2×2/±0.5
3×3 3×3/±0.5
4×4 4×4/±1
5×5 5×5/±1
6 6×6/±1
7 7×7/±1
8 8×8/±1
10 10×7/±1
12×12 12×12/±1.5
15 15×10/±1.5

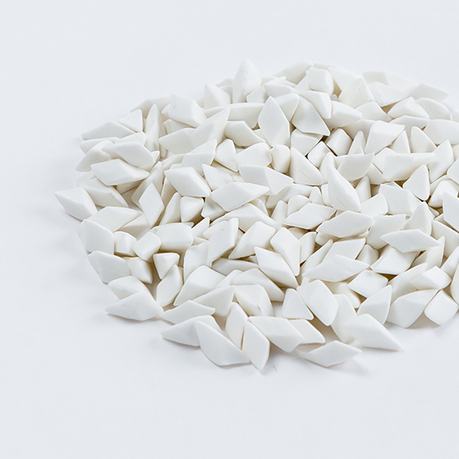

TA

呼称 サイズ(mm)/公差(mm)
  (a×ℓ)
2 2×2/±0.5
3 3×3/±0.5
4 4×4/±1
5 5×5/±1
6 6×6/±1
7 7×7/±1
8 8×8/±1
10 10×8/±1
10×10 10×10/±1
12×12 12×12/±1.5
15 15×12/±1.5

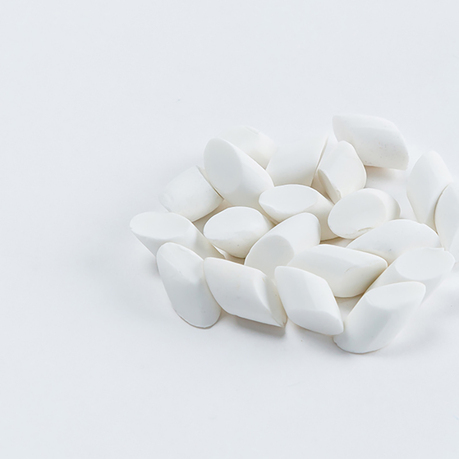

CAA

呼称 サイズ(mm)/公差(mm)
  (d×ℓ)
2×2 2×2/±0.5
2×4 2×4/±0.5
3×3 3×3/±0.5
3×6 3×6/±0.5
4×4 4×4/±1
6×6 6×6/±1
6×12 6×12/±1
7×7 7×7/±1

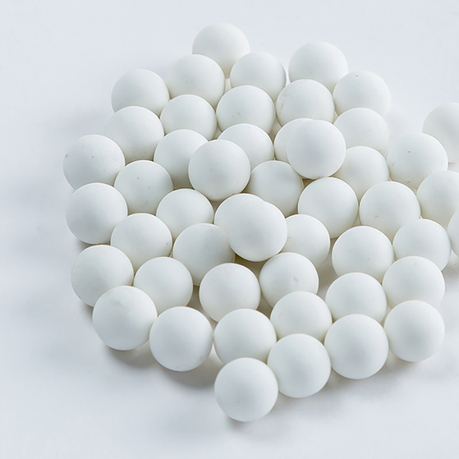

SA

呼称 サイズ(mm)/公差(mm)
  (d)
0.5 0.5/0.5±0.2
1 1/1±0.3
2 2/2±0.4
3 3/3±0.5
4 4/4±0.5
5 5/5±0.5
6 6/6±0.5
7 7/7±0.5
8 8/8±0.5
9 9/9±0.5
10 10/10±1
15 15/15±1

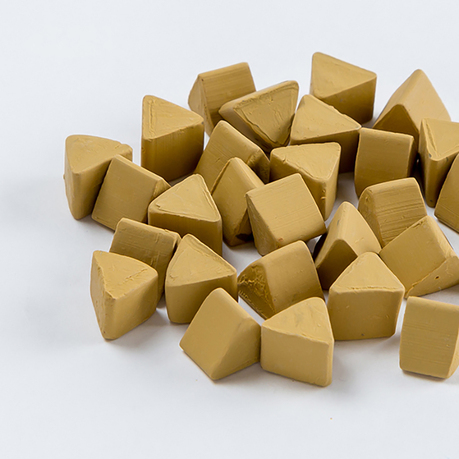

TUP

呼称 サイズ/公差(mm)
  (a×ℓ)
6 6×6/±1
10 10×8/±1
15 15×12/±1.5

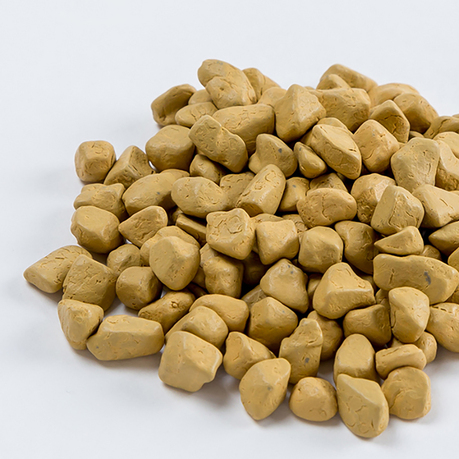

UP

呼称 サイズ(mm)/中心径(mm)
3 4.7-8.0/5.8
4 4.0-6.7/4.8
5 3.0-5.6/4.1
6 2.8-4.8/3.4
8 2.0-4.0/3.0
10 1.5-3.0/2.2
12 1.2-2.4/1.7
14 1.0-2.0/1.4
16 0.8-1.7/1.0
24 0.5-1.2/0.7
30 0.4-0.9/0.5
30S ≦0.4/-

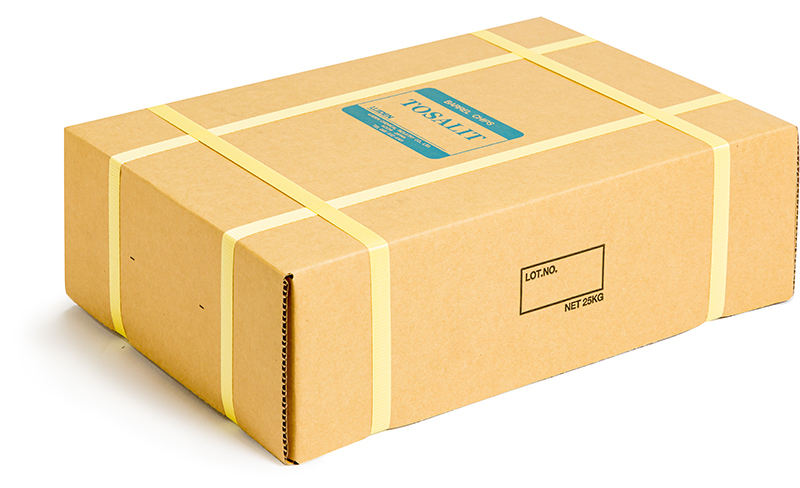

梱包

25㎏入段ボール箱
