トップ
製品紹介
トサエメリーエキストラ

トサエメリーエキストラ　TOSA EMERY EXTRA

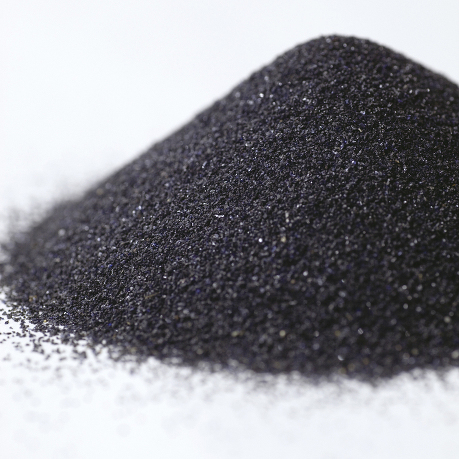

トサエメリーエキストラ
TOSA EMERY EXTRA

特徴

＊特異な結晶構造を持ち自生発刃作用があります。
＊研削力が高く、耐久性があります。
＊高い硬度と適度な靱性があります。
＊研磨にムラがなく、均一な研磨仕上がりが得られます。
＊親水性が高く、またあらゆる接着剤に対して高い化学的親和性があります。
＊長期の保管においても、化学的物理的変化がありません。
＊JIS規格をはるかに上まわる精度で整粒、均一な研磨仕上がりが得られます。

JIS規格をはるかに上回る精度

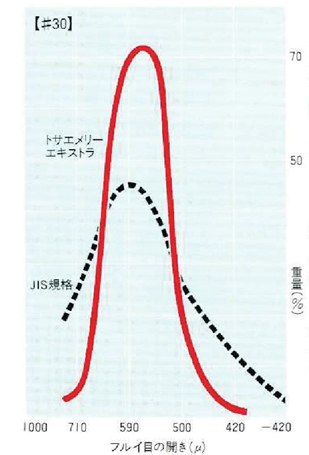

粒度分布

※JIS規格との比較

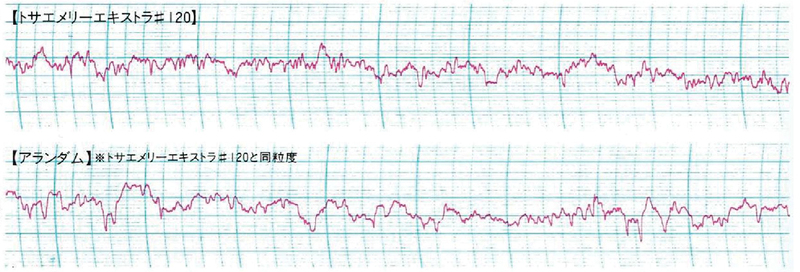

バフ研磨による仕上げ面粗度の比較

物理特性

粒度	比重	嵩比重(g/㎤)	親水性	硬度モース／ヌープ
#90	3.78	1.71	200	10／1.960
#240	3.79	1.66	153	10／1.960

化学成分

粒度	Ig.Loss	SiO₂	Al₂O₃	Fe₂O₃	TiO₂	Others
粒度	化学成分(%)
#90	-0.4	8.7	83.1	4.9	2.7	1.0
#240	-0.8	8.5	83.0	5.7	2.6	1.0

粗粒／粒度規格

JIS R6001-1:2017　研削といし用研削材の粒度－第1部：粗粒　ふるい分け検査方法による

くわしくはこちらからご覧ください。
（PDFが開きます）

PDFで見る

粒度	該当JIS	100% 通過ならない試験用篩	一定量までどどまってもよい試験用篩とその量		一定量以上とどまらなければならない試験用篩とその量		二つの篩にとどまったものを合わせて一定量以上にならなければならないそれぞれの試験用篩とその量		最大3%まで通過してもよい試験用篩
		(1段)	(2段)		(3段)		(3段+4段)		(5段)
		(µm)	(µm)	(%)	(µm)	(%)	(µm)	(%)	(µm)	(%)
#8	F8	4000	2800	20	2360	45	2360　2000	70	1700	3
#10	F10	3350	2360	20	2000	45	2000　1700	70	1400	3
#12	F12	2800	2000	20	1700	45	1700　1400	70	1180	3
#14	F14	2360	1700	20	1400	45	1400　1180	70	1000	3
#16	F16	2000	1400	20	1180	45	1180　1000	70	850	3
#20	F20	1700	1180	20	1000	45	1000　850	70	710	3
#24	F24	1180	850	25	710	45	710　600	65	500	3
#30	F30	1000	710	25	600	45	600　500	65	425	3
#36	F36	850	600	25	500	45	50 　425	65	355	3
#40	F40	710	500	30	425	40	425　355	65	300	3
#46	F46	600	425	30	355	40	355　300	70	250	3
#50	F46	600	425	30	355	40	355　300	65	250	3
#60	F54	500	355	30	300	40	300　250	65	212	3
#70	-	500	355	15	300	30-40	300　250	65	180	3
#80	F60	425	300	25	250	40	250　212	65	180	3
#90	F70	355	250	25	212	40	212　180	65	150	3
#100	F90	250	180	15	150	40	150　125	70	106	3
#120	F100	212	150	15	125	40	125　106	70	75	3
#150	F120	180	125	15	106	40	106　90	70	63	3
#180	F150	150	106	15	75	40	75　63	70	45	3
#200	F180	125	90	15	63	40	63　53	65	-	-
#220	F220	106	75	15	53	50	53　45	65	-	-

微粉／粒度規格

くわしくはこちらからご覧ください。
（PDFが開きます）

PDFで見る

JIS R6001-2:2017　研削といし用研削材の粒度－第2部：微粉　電気抵抗検査方法による

粒度	近似該当JIS	粒度分布(μm)
		最大粒子径	累積高さ3%点の粒子径	累積高さ50%点の粒子径	累積高さ94%点の粒子径
		(dv-0値)	(dv-3値)	(dv-50値)	(dv-94値)
#240	#280	≦120	≦85	50.0±3.0	≧25
#250	#320	≦98	≦77	42.5±2.5	≧20
#260	#360	≦98	≦63	35.5±2.5	≧18
#280	#400	≦80	≦55	30.0±2.0	≧17
#300	#500	≦60	≦47	25.6±1.5	≧15
#320	#600	≦58	≦44	22.5±1.5	≧12
#400	#700	≦45	≦35	16.7±1.3	≧10
#600	#800	≦41	≦30	13.8±1.2	≧7
#800	#1000	≦32	≦25	10.3±1.1	≧4
#1000	#1500	≦27	≦20	8.1±0.9	≧3
#1200	#2000	≦23	≦15	6.3±0.7	≧2
